Makine Parkı

Makine Parkı & Kesim Kabiliyetleri

Su jeti kesimden dik işleme ve CNC tornaya — gerçek makine parkımız, üretici katalog değerleriyle tek sayfada.

Su Jeti ile Kesim

OMAX OptiMAX 80X

5 Eksen Su Jeti Kesim Makinası · ABD

Tabla ölçüsü

4000 × 2000 mm

Eksen: 5 eksen — 60°'ye kadar eğimli kesim
Pompa gücü: 6.000 bar
Kesim yüksekliği: 300 mm
Menşei: ABD

60 dereceye kadar eğimli (bevel) ve konik telafili kesim
Soğuk kesim — ısıdan etkilenen bölge (HAZ) oluşmaz
Kompozit kesim için ek matkap kafasıyla uyumlu çalışma

Su Jeti ile Kesim

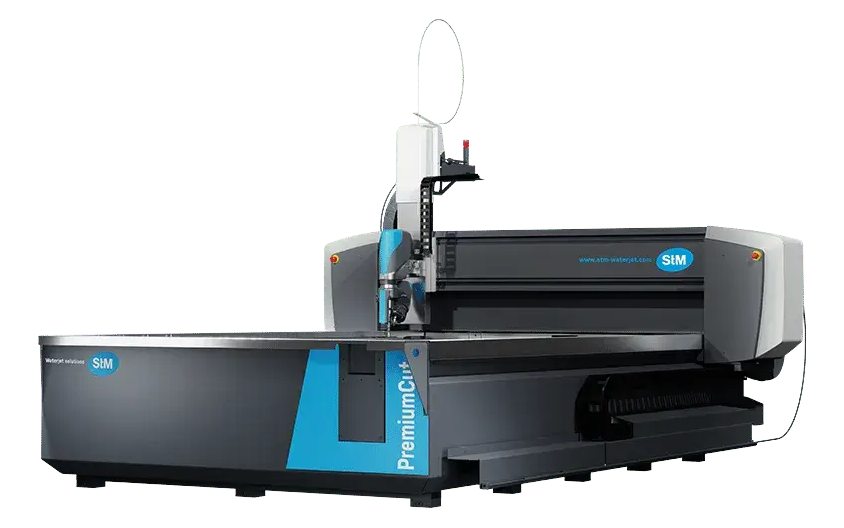

STM Böhler

3 Eksen Su Jeti Kesim Makinası · Avusturya

Pompa gücü

4.100 bar

Tabla ölçüsü: 3000 × 1500 mm
Kesim yüksekliği: 210 mm
Menşei: Avusturya

210 mm'ye kadar malzeme yüksekliğinde 2B hassas kesim
Soğuk kesim — metal, cam ve kompozitte çapaksız kenar

5 Eksen CNC İşleme

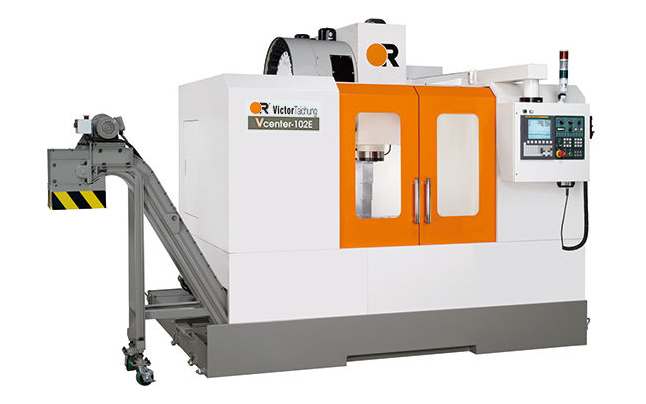

Victor Taichung Vcenter-102E

Dik İşleme Merkezi · Tayvan

Tabla ölçüsü

1000 × 600 mm

İşleme yüksekliği: 600 mm
Menşei: Tayvan

Kesim sonrası hassas talaşlı imalat — tek elden
TJR 210 divizör ile 5 eksenli işleme

5 Eksen CNC İşleme

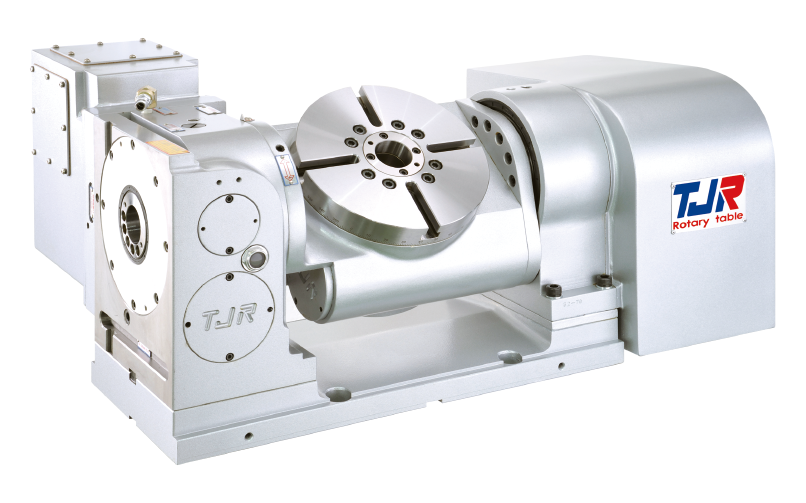

TJR 210

5 Eksen Divizör · Tayvan

Çap işleme

Ø 210 mm

Kullanım: Dik işleme merkezine entegre 4.+5. eksen
Menşei: Tayvan

Tek bağlamada çok yüzeyli, açılı işleme

CNC Torna İşleme

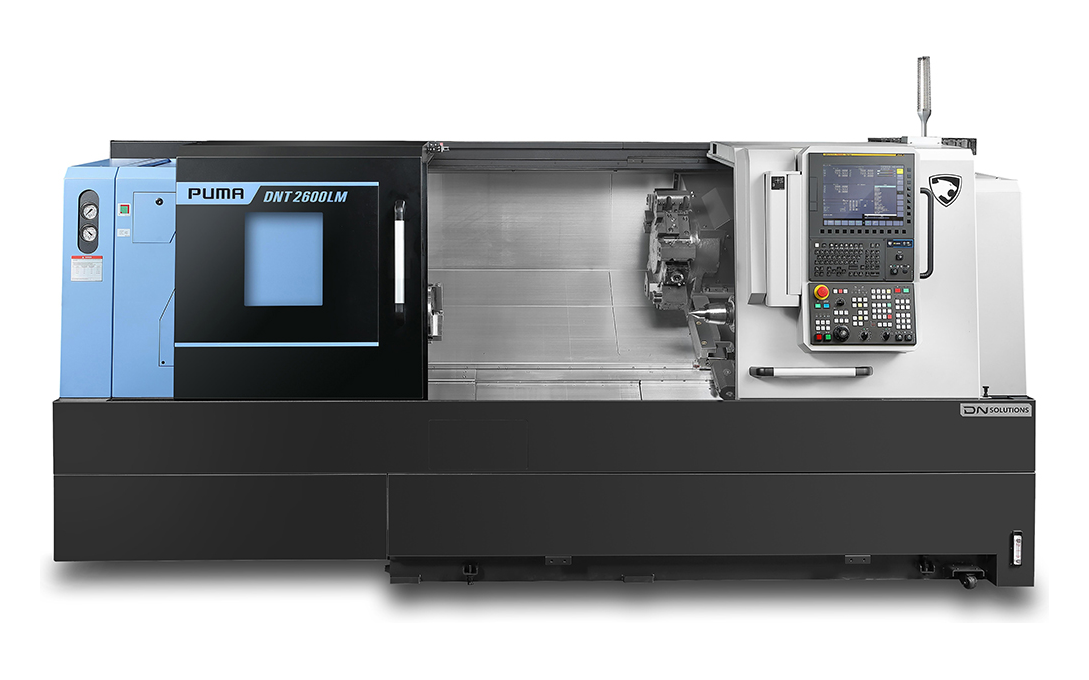

Puma DNT 2600LM

C Eksen CNC Torna · Güney Kore

Çap işleme

Ø 400 mm

Boy işleme: 1100 mm
Eksen: C eksen (canlı takım)
Menşei: Güney Kore

C eksen ile tek bağlamada tornalama + frezeleme/delme
Ø 400 × 1100 mm'ye kadar silindirik parça kapasitesi

5 Eksen CNC İşleme

DMG MORI DMC 65 FD monoBLOCK

5 Eksen Freze-Torna İşleme Merkezi · Almanya

İş parçası çapı

Ø 630 mm

Maks. iş parçası yüksekliği: 500 mm
Maks. iş parçası ağırlığı: 600 kg
Eksen yolları (X/Y/Z): 735 / 650 / 560 mm
Tabla torku (torna): 1.000 Nm
Konumlama hassasiyeti: 5 µm'den
Kontrol: SIEMENS / HEIDENHAIN TNC7
Menşei: Almanya

Tek bağlamada 5 eksen freze + torna işleme
FD (Fräs-Dreh) freze-torna teknolojisi
Havacılık alaşımlarında hassas işleme

5 Eksen CNC İşleme

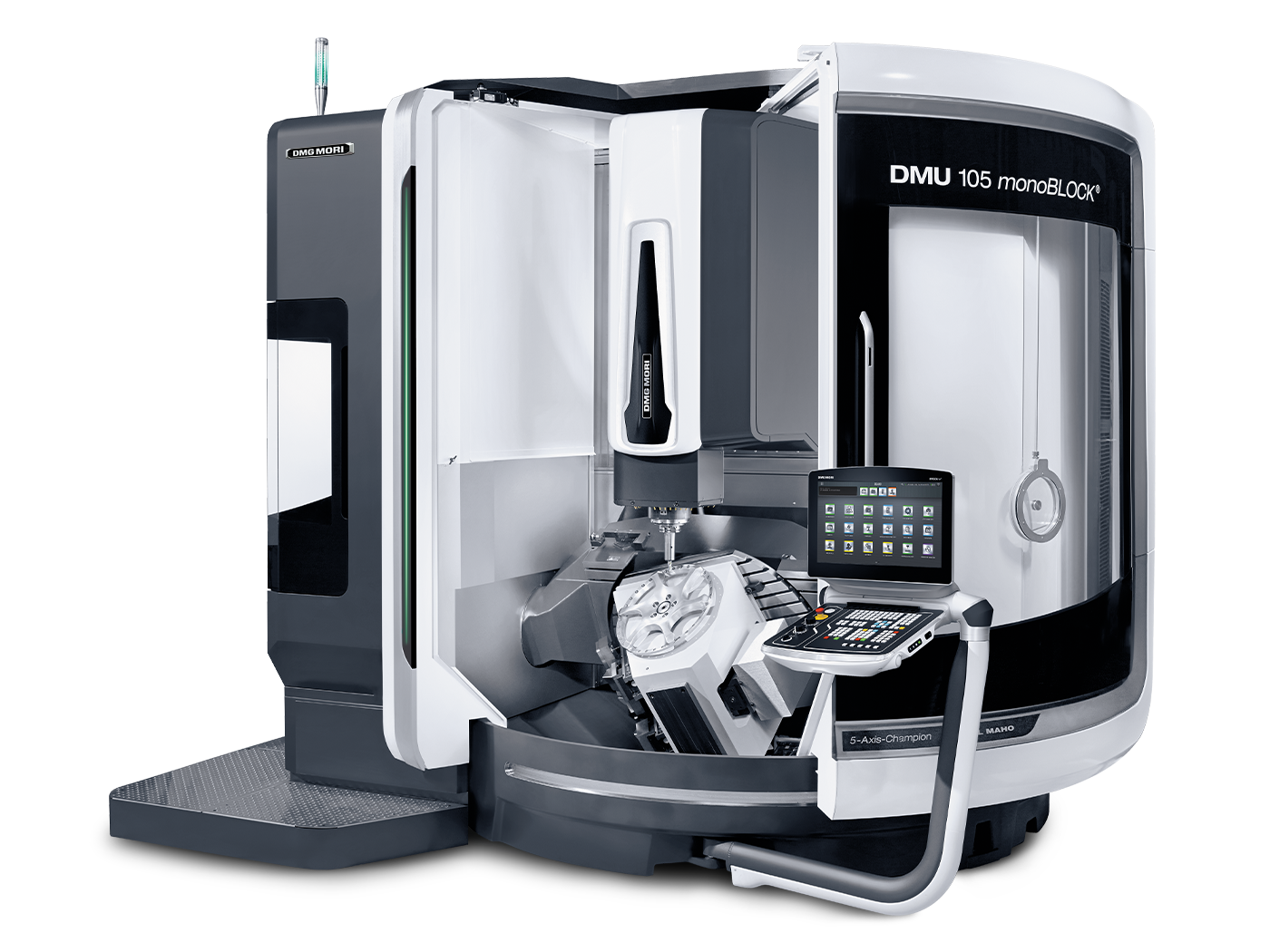

DMG MORI DMU 105 FD monoBLOCK

5 Eksen Freze-Torna İşleme Merkezi · Almanya

İş parçası çapı

Ø 1.240 mm

Maks. iş parçası yüksekliği: 690 mm
Maks. iş parçası ağırlığı: 2.000 kg
Eksen yolları (X/Y/Z): 1.135 / 1.050 / 750 mm
Takım kapasitesi: 180'e kadar
Kontrol: SIEMENS SINUMERIK ONE / HEIDENHAIN TNC7
Menşei: Almanya

Büyük parçada tek bağlamada 5 eksen freze + torna
180 takıma kadar otomatik takım değiştirici
Havacılık ve enerji sektörünün büyük parçaları

5 Eksen CNC İşleme

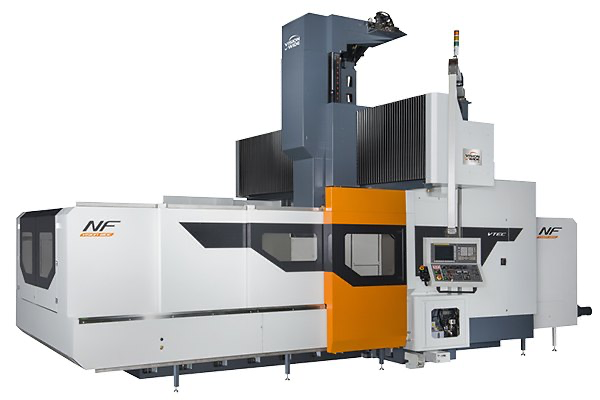

Vision Wide NF Serisi

Çift Kolon Dik İşleme Merkezi · Tayvan

Spindle motor gücü

18,5 kW

Takım tutucu (taper): BT50
Menşei: Tayvan

Büyük hacimli parça işleme
Çift kolon rijit yapı

Fiber Lazer Kesim

Eagle

Fiber Lazer Kesim Makinası · Polonya

Kesim teknolojisi

eVa lazer kafa + lineer motor

Tahrik: Tüm eksenlerde lineer motor
Kesim kafası: eVa (patentli)
Menşei: Polonya

Lineer motorla ultra hızlı ve keskin kesim
Düşük fire ve temiz kenar

CMM Ölçüm & Kalite Kontrol

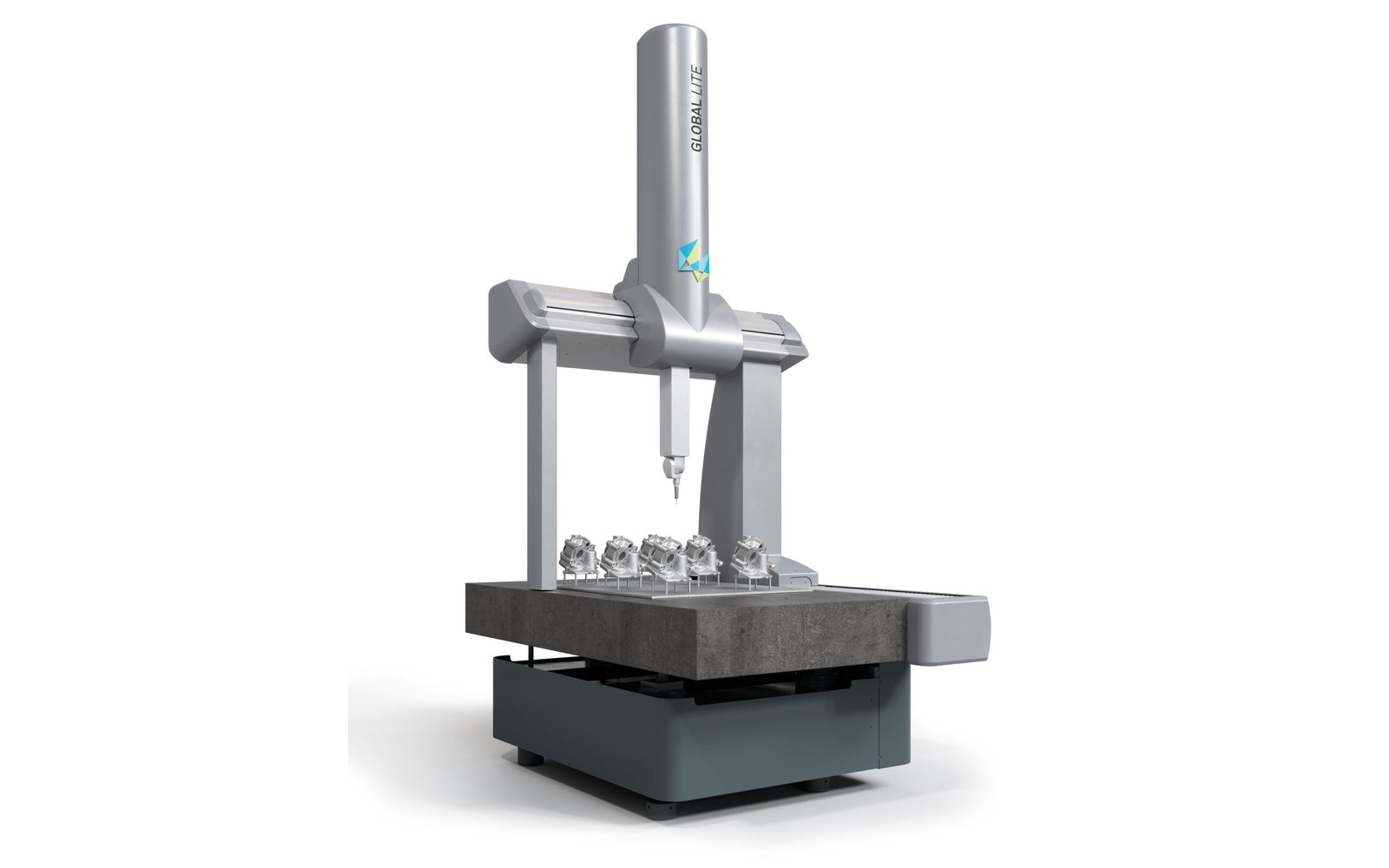

Hexagon GLOBAL Lite

Koordinat Ölçüm Cihazı (CMM) · İsveç

Sistem çözünürlüğü

0,039 µm

Ölçüm belirsizliği (MPE E0): 1,9 + L/300 µm'den
Yatak sistemi: Tüm eksenlerde hava yatağı
Tabla: Granit
Prob: HP-S-X1 tarama / HP-TMe tetikleme, HH-AS8 indexli kafa
Sıcaklık telafisi: 16–26 °C (opsiyon)
Menşei: İsveç

ISO 10360'a göre sertifikalı boyutsal muayene
Kritik tolerans / FAI raporlama
Tarama probu ile serbest form yüzey ölçümü

Kapasite Özeti

Yöntem bazında maksimum tabla boyutunu, kalınlık aralığını, tipik toleransı ve kenar/ısıl etki davranışını karşılaştırın.

Yöntem	Maks. tabla	Kalınlık aralığı	Tipik tolerans	Kenar / ısıl etki
Su Jeti ile Kesim	4000 × 2000 mm	~300 mm'ye kadar (malzemeye göre)	± 0,05 – 0,2 mm (kalınlığa göre)	Çapaksız, dik kenar (konik telafili)Yok — soğuk kesim, HAZ oluşmaz
Fiber Lazer Kesim	3000 × 1500 mm	Çelik ≤ 25 mm · paslanmaz ≤ 30 mm · alüminyum ≤ 20 mm	± 0,03 mm tekrarlanabilirlik (ince-orta sac)	Dar kesim aralığı, keskin detay; ince HAZ iziVar — dar ısıdan etkilenen bölge (HAZ)

Değerler üretici katalog değerleridir; parçanız için uygunluk ve kesin süreç, malzeme ve geometriye göre teklif aşamasında netleşir.
