Kesim Teknolojileri: Su Jeti ve Fiber Lazer
Su jeti ve fiber lazer kesim nedir, nasıl çalışır ve hangi durumda hangisi tercih edilir? Teknik temelleri ve avantajlarıyla açıklıyoruz.
Doğru kesim yöntemi; malzemeye, kalınlığa, toleransa ve parçanın işlevine göre değişir. Aşağıda üç temel teknolojinin nasıl çalıştığını, somut teknik özelliklerini ve avantajlarını bulacaksınız. Karşılaştırmalı seçici için Kesim Yöntemi sayfasına geçebilirsiniz.
Su Jeti ile Kesim Nedir?
Yüksek basınçlı soğuk kesim — ısıl etki olmadan her malzeme
Su jeti, çok yüksek basınçla bir nozülden püskürtülen ince bir su huzmesinin (gerektiğinde aşındırıcı/abrazif ile zenginleştirilmiş) malzemeyi aşındırarak kesmesi esasına dayanan soğuk bir kesim yöntemidir. Isı kullanılmadığı için kesim sırasında malzemede ısıdan etkilenen bölge (HAZ) oluşmaz; bu da onu havacılık alaşımları ve kompozitler için tercih edilen yöntem yapar.
Nasıl çalışır?
Bir yüksek basınç pompası suyu çalışma basıncına kadar sıkıştırır; bu basınç su jeti sistemlerinde 6.000 bar mertebesine ulaşabilir. Su, milimetrenin onda biri çapındaki bir orifisten geçerek ses üstü hıza ulaşır. Metal ve sert malzemelerde bu su huzmesine garnet türü bir aşındırıcı eklenir (abrazif su jeti); yumuşak malzemelerde aşındırıcısız saf su jeti yeterlidir. Huzme malzemeyi mekanik aşındırma ile keser, talaş veya ısı üretmez.
Abrazif vs. saf su jeti
Saf (pure) su jeti yalnızca su kullanır ve conta, köpük, gıda, kâğıt gibi yumuşak/ince malzemelerde tercih edilir. Abrazif (abrasive) su jeti ise suya aşındırıcı katarak metal, cam, seramik ve kompozit gibi sert malzemeleri kesebilir. Kabiliyetlerimizin merkezinde abrazif su jeti yer alır; doğru aşındırıcı debisi ve kesim hızı, istenen yüzey kalitesine göre ayarlanır.
Yüzey kalitesi (Q1–Q5)
Su jeti kesimlerinde kenar kalitesi genellikle Q1'den Q5'e kadar derecelendirilir. Q1 en hızlı, en ekonomik ayırma kesimini ifade ederken Q5 en pürüzsüz, en hassas kenarı (ve en yavaş kesimi) tanımlar; Q1'e gidildikçe kenar pürüzlülüğü ve hafif konik artar. Parçanızın işlevine göre uygun kaliteyi birlikte belirleriz.
Havacılıkta neden tercih edilir?
Soğuk kesim, malzemede ısıdan etkilenen bölge (HAZ) ve mikro çatlak oluşturmadığı için alüminyum, titanyum, inconel ve paslanmaz gibi alaşımların metalurjik bütünlüğü korunur. Bu, kritik parçalarda ısıl deformasyonu ve yapısal zayıflamayı önler; ikincil işlem (taşlama, ısıl giderme) ihtiyacını azaltır.
Avantajlar
- Soğuk kesim → ısıdan etkilenen bölge (HAZ) yok → metalurjik bütünlük korunur, havacılık alaşımlarında mikro çatlak oluşmaz
- Konik telafili dik, çapaksız kenar → ikincil işlem ihtiyacı azalır
- Neredeyse her malzemeyi kesebilen tek yöntem (metal, cam, kompozit)
- Tek parçada karmaşık, eğrisel geometri ve iç içe desenler
Teknik özellikler
- Çalışma basıncı
- Maks. 6.000 bar
- Isıl etki (HAZ)
- Yok — soğuk kesim
- Tipik tolerans
- ± 0,05 – 0,2 mm (kalınlığa göre)
- Maks. kalınlık kabiliyeti
- ~300 mm'ye kadar (malzemeye göre)
- Yüzey kalitesi
- Q1 – Q5 seçenekleri
Uygun malzemeler
İlgili hizmetler
Kenar kalitesini siz seçin: Q1'den Q5'e

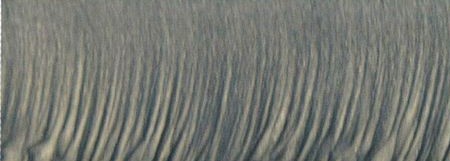

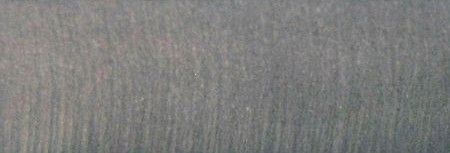

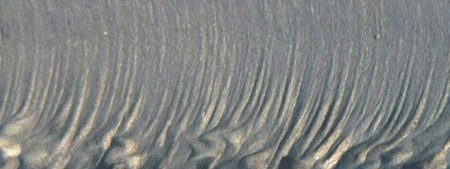

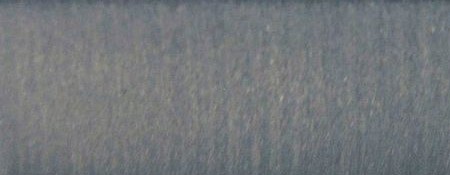

Su jeti kesimde kenar kalitesi beş kademede derecelendirilir: Q1 en hızlı ve en ekonomik ayırma kesimi, Q5 en pürüzsüz ve en hassas kenardır. Kademeyi seçin; kenarın nasıl göründüğünü ve hangi işe uygun olduğunu görün.

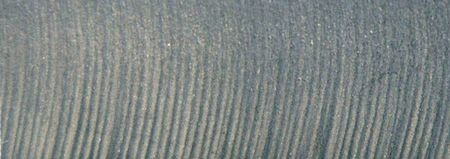

Q3 — Standart
Hız, maliyet ve yüzey kalitesinin dengelendiği kademe; çoğu fason iş için makul tercih budur. Kenar büyük ölçüde düzgündür, alt kenarda hafif iz kalabilir.
- Kesim hızı
- Ekonomi
- Yüzey kalitesi
Nerede kullanılır?
Genel imalat parçaları, makine komponentleri, flanş ve braketler.
Soğuk kesimin havacılıktaki karşılığı

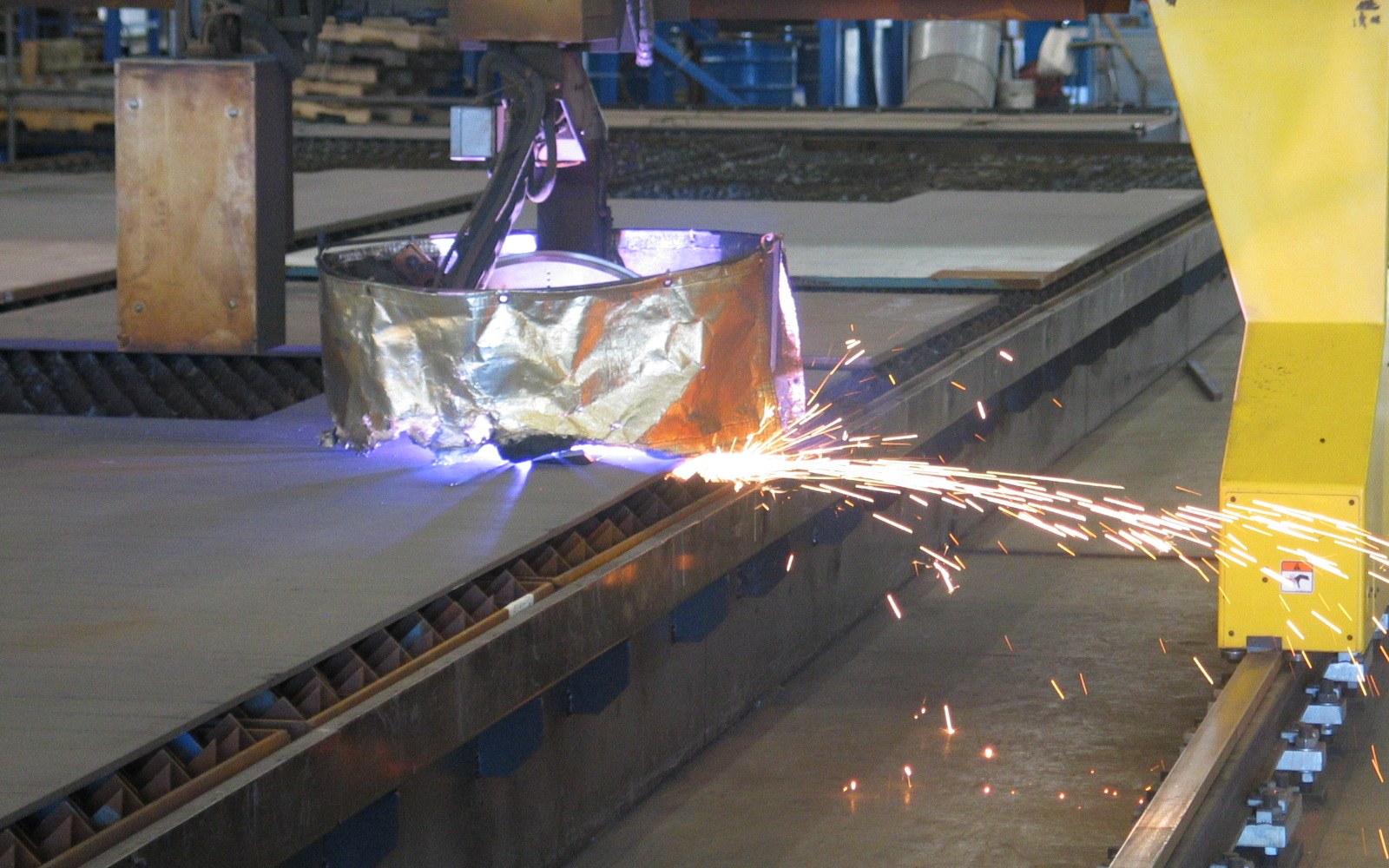

Termal kesim
Isı tesiri bölgesi (HAZ)

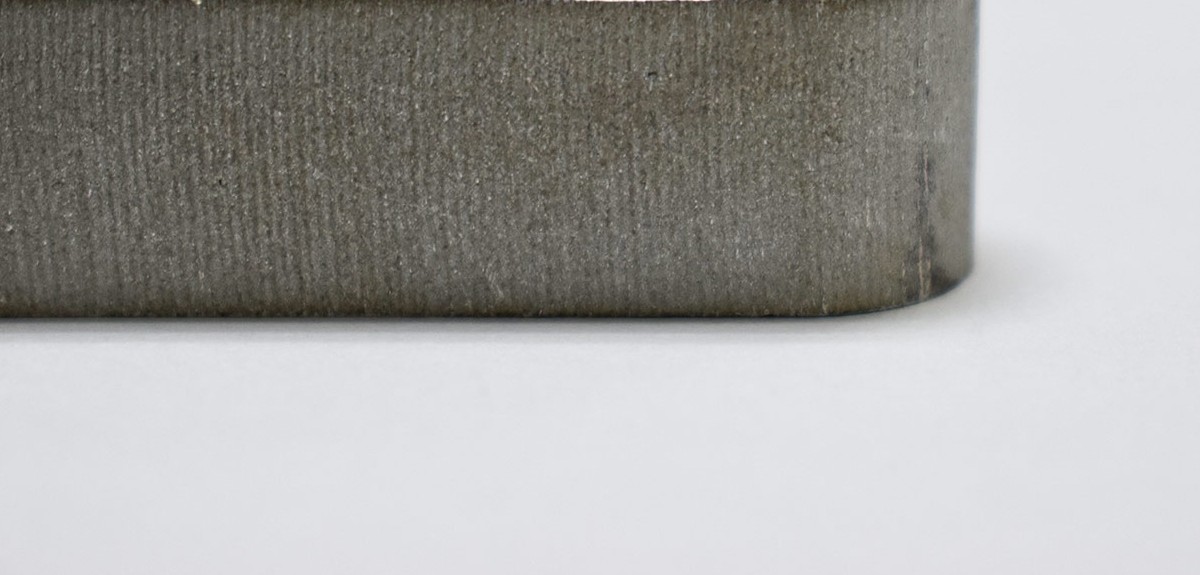

Su jeti — soğuk kesim
Mikro yapı değişmez
HAZ oluşmaz
Kesim kenarında ısıdan etkilenen bölge oluşmadığı için malzemenin mekanik özellikleri korunur.
Mikro çatlak ve sertleşme riski yok
Kenarda ısıl kaynaklı mikro çatlak veya sertleşme oluşmaz; bu, kritik parçalarda yorulma ömrünü destekler.
Isıl deformasyon yok
Parça ısınmadığı için çarpılma olmaz; ölçü kararlılığı ince ve hassas parçalarda dahi korunur.
Fiber Lazer Kesim Nedir?
İnce-orta sac için yüksek hız, dar kerf ve keskin detay
Fiber lazer kesim, yüksek güçlü bir lazer ışınının optik fiber ile taşınıp odaklanarak metal sacı eritmesi ve oluşan eriyiğin yardımcı gazla uçurulması esasına dayanan termal bir kesim yöntemidir. İnce ve orta kalınlıkta metal sacda en yüksek üretkenliği, dar bir kesim aralığını (kerf) ve keskin detayı sunar.
Nasıl çalışır?
Fiber lazer kaynağı tarafından üretilen ışın, odaklanmış bir noktada malzeme yüzeyini eritir veya buharlaştırır. Bir yardımcı gaz (oksijen, azot veya hava) erimiş malzemeyi kesim aralığından dışarı atar. İşlem CNC kontrolü altında çok hızlı ilerler; bu nedenle ince-orta sacda seri üretim için ekonomik bir yöntemdir.
Isıl etki (HAZ) ve sınırları
Lazer termal bir prosestir; bu nedenle kesim kenarında dar bir ısıdan etkilenen bölge (HAZ) oluşur. Çoğu yapısal uygulamada bu ihmal edilebilir; ancak metalurjik bütünlüğün kritik olduğu havacılık alaşımlarında su jeti tercih edilebilir. Lazer ayrıca cam ve bazı yansıtıcı metallerde (örneğin yüksek bakır içerikli) sınırlıdır.
Nesting ile düşük fire
Otomatik nesting (yerleştirme) yazılımı, parçaları sac üzerinde en verimli şekilde yerleştirerek malzeme firesini en aza indirir. Dar kerf ve hassas konumlama sayesinde küçük delikler, ince köprüler ve keskin köşeler tekrarlanabilir kalitede elde edilir.
Avantajlar
- İnce-orta sacda en yüksek hız → seri üretimde düşük birim maliyet
- Dar kerf → keskin köşeler, küçük delikler, ince köprüler
- Otomatik nesting ile düşük fire
- Markalama ve gravür kabiliyeti
Teknik özellikler
- Isıl etki (HAZ)
- Var — dar HAZ
- Tekrarlanabilirlik
- ± 0,03 mm (ince-orta sac)
- Maks. kalınlık kabiliyeti
- Çelik ≤ 25 mm · paslanmaz ≤ 30 mm · alüminyum ≤ 20 mm
- Kenar
- Dar kerf, keskin detay; ince HAZ izi
Uygun malzemeler
İlgili hizmetler
Hangi yöntemin sizin parçanıza uygun olduğundan emin değil misiniz? Malzeme ve kalınlığa göre karşılaştırın.
